| 品牌：台达 | 型号：11KW | 额定电流：20V~80V |
| 额定电压：0.6V | 产品认证：CCC | 适用范围：工业 |
| 3C证书编号：CCC | 最小包装数：1 | 物料编号：625432 |
| 操作方式：智能 | 斜坡下降时间：0.2 | 产品特性：软启动 |
| 系列：11kW | 整定电流：2.0-6.0 | 安装方式：柜体垂直 |
| 灭弧介质：空气式 | 主触头极数：3极 | 线圈电压：500V |
| 脱扣等级：3级 | 3C额定电压范围：50V | 接线方式：外接 |
| 保护类型：过压、过流、过载、短路 | 脱扣方式：手动 | 电动机功率：22K~320K控制电源电压380V |
| 控制电源电压：380V | 通讯方式：触屏显示 | 工作海拔高度：-5~5000 |
| 外形尺寸：可询问 | 机械寿命：500000 | 电寿命：500000 |
| 重量：15kg | 旁路方式：*** | 每小时起动次数：10 |
| 工作负载系数：52 | 壳体防护等级：6级 | 端子防护等级：5级 |
| 额定绝缘电压(Ui)：0.5 | 起动升压时间：0.6 | 起动初始电压：0.3V |
| 起动限制电流：0.4V | 工作环境温度：-5℃~60℃ | 备注说明：说明书 |

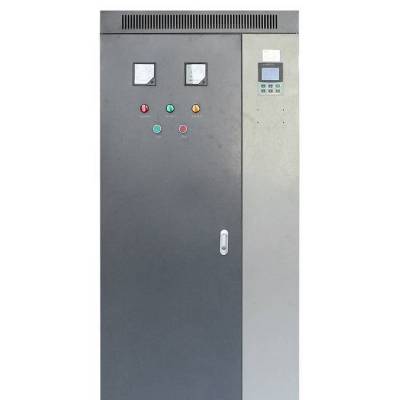

原装***台达软启动器11KW15KW22KW30KW37KW45KW55KW75KW电机软起动柜
深圳台达 产品特色
保护功能：起动过程对软起动器及电机实时保护，旁路后对电机在线保护；提供12种保护功能，不需加装其他保护产品，降低设备投资。
参数丰富，软件不断升级：新增“旁路切换时间”参数避免大电流旁路切换时烧毁接触器；“新增”间隔延时”参数，避免频繁起动造成电机损坏”。
文液晶显示：参数、状态均采用中文显示，便于现场操作人员调试及维护。
讯功能：提供中文上位机软件，便于用户远程调试和控制。
产品应用范围
***应用于冶金、石油、消防、矿山、石化等工业领域的电机传动设备。
产品技术规范
项 目 名 称 | MPS5系列软启动器 | |
控 制 特 性 | 外部故障输入保护（瞬停端子） | 用于外加***保护装置，如热继电器等 |
失压保护 | 软起动器断电且又来电后，无论控制端子处于何种位置，均不会自行起动，以免造成伤害事故 | |
起动时间过长保护 | 由于软起器参数设置不当或其它原因造成设定时间内起动不成功，软起动器会自行保护 | |
软起动器过热保护 | 温度升至80℃±5℃时保护动作，动作时间＜0.1秒;当温度降至55℃时（较低）,过热保护解除 | |
输入缺相保护滞后时间 | ＜3秒 | |
输出缺相保护滞后时间 | ＜3秒 | |
三相不平衡保护滞后时间 | ＜3秒，电流偏差大于50% | |
起动过载保护时间 | 起动时电流持续大于电机额定工作电流5倍时的保护时间 | |
运行过载保护时间 | 以电机额定工作电流为基准作反时限热保护，参照脱扣保护时间曲线 | |
电源电压过低保护滞后时间 | 当电源电压低于极限值50%时，保护动作时间＜0.5秒；否刚低于设定值时保护动作时间＜3秒 | |
电源电压过高保护滞后时间 | 当电源电压高于极限值130%时，保护动作时间＜0.5秒；否则高于设定值时保护动作时间＜3秒 | |
负载短路保护滞后时间 | ＜0.1秒短路，电流为软起动器标称电机电流额定值10倍以上 |
产品标准规格及尺寸
规格型号 | 外形尺寸（mm） | 安装尺寸（mm） | 重量（kg） | 外形图 | ||||
W1 | H1 | D | W2 | H2 | d | |||
75KW及以下 | 143 | 270 | 160 | 129 | 247 | M6 | ∠3.5 | 图1 |
75KW-200KW | 260 | 560 | 200 | 230 | 440 | M8 | ∠20 | 图2 |
250KW-320KW | 290 | 560 | 200 | 260 | 470 | M8 | ∠23 | 图2 |
400KW-600KW | 400 | 630 | 230 | 370 | 525 | M8 | ∠40 | 图2 |
存储及安装注意事项
安装
环境温度0℃～40℃，避免高温多湿，湿度小于90％（不结露）。
防止水滴，蒸汽，粉尘，棉絮，金属细粉的侵入，防止油，盐，及腐蚀性气体的侵入。
禁止安装在含有易燃性，液体和固体环境。
为了冷却及维护方便，周围留有足够的空间，空气流通顺畅。
安装壁面应使用铁板等不燃性材料，须避免振动而引起变频器损坏。
储存
储存环境温度-20℃到+65℃范围内；
储存环境相对湿度在0%到95%范围内（无结露）无尘垢，干燥的位置；
储存环境中不含腐蚀性气、液体，应放置在架子上，并适当包装存放；
